分光器

Last update: July 3, 1998

２ｍオフセット分光器（分光器Ａ，Ｂ）の基本仕様

• ブラッグ角範囲　：34.0993度〜22.5000度
• エネルギー範囲　：8.768keV〜12.845keV（ダイヤモンド220）
• 　　　　　　　　：12.400keV〜18.166keV（ダイヤモンド400）
• 第一結晶移動範囲：800mm〜2000mm（第二結晶上流側）
• エネルギー範囲の結晶面の違いと概略構造は下図参照
• １台目の分光器（ハッチＡ）
  • 第一結晶：ダイヤモンド（400）面の対称ラウエ反射
  • 第二結晶：ダイヤモンド（400）面の対称ブラッグ反射
• ２台目の分光器（ハッチＢ）
  • 第一結晶：ダイヤモンド（220）面の対称ラウエ反射
  • 第二結晶：ダイヤモンド（220）面の対称ブラッグ反射

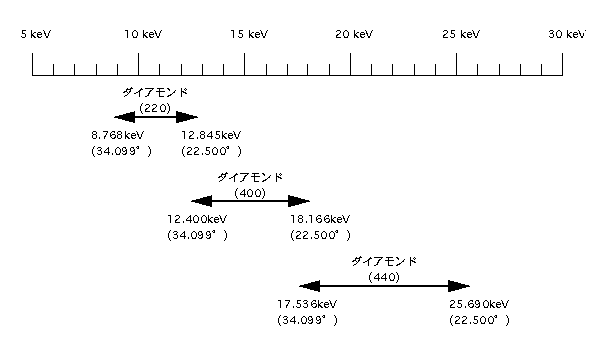

• エネルギー範囲と結晶面（図）

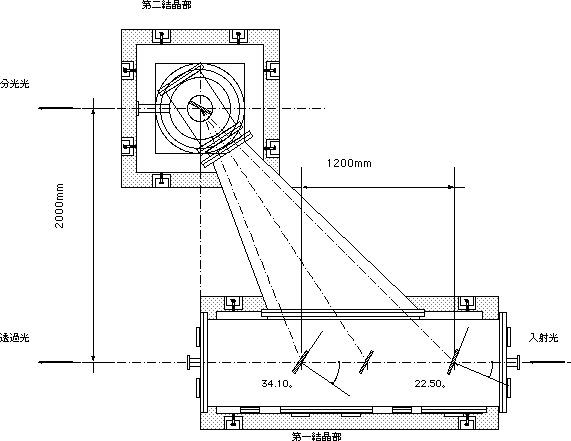

• 構造の概念図（図）

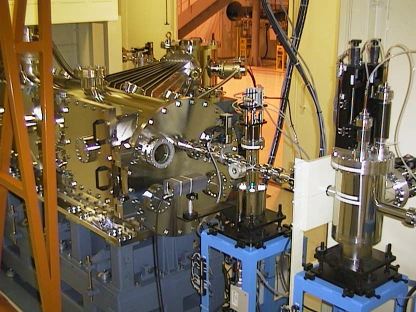

• 写真（光学ハッチＡ内に設置された様子）

４０mmオフセット分光器（分光器Ｃ）の基本仕様

• ブラッグ角範囲：3度〜25度
• 使用結晶　　　：シリコン
• 使用反射面　　：例えば111
• エネルギー範囲：37.77keV〜4.678keV（111の場合）

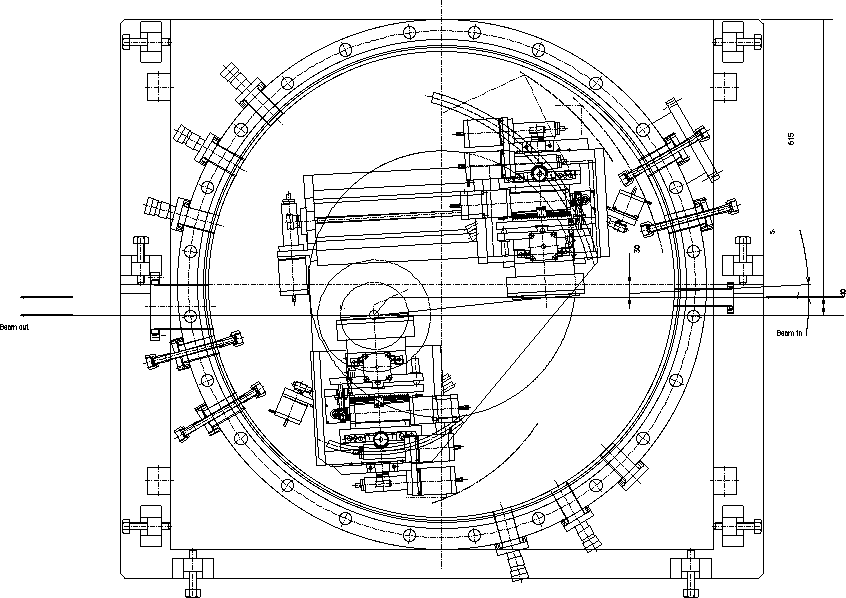

• 平面図

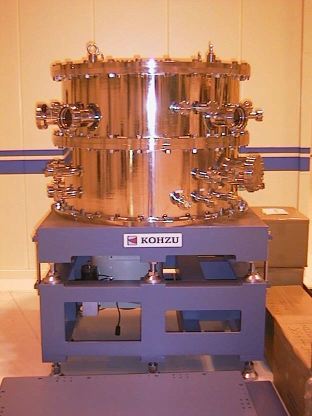

• 写真

現在の進捗状況

• 分光器Ｃの調整が順調に行われました．（第７，８サイクルでの作業）

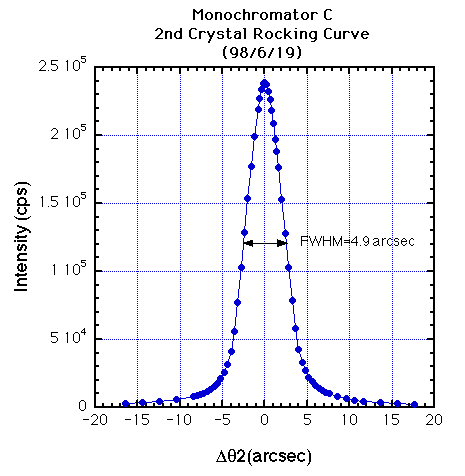

• 第二結晶のロッキングカーブ．

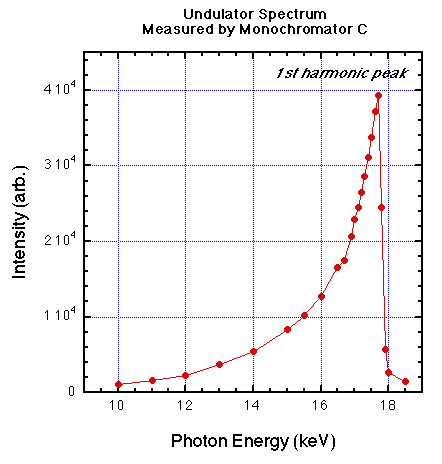

• アンジュレータの１次光のスペクトル．

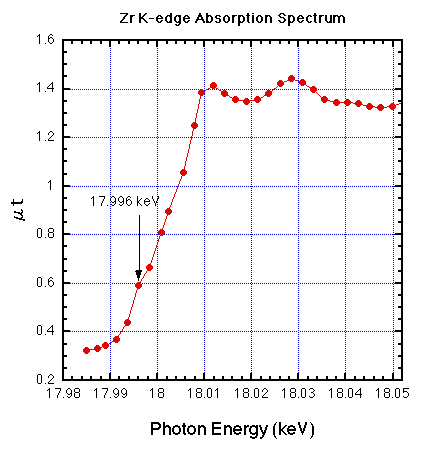

• ZrのK吸収端XAFSスペクトル．

駆動ステージの詳細（一覧表）とPM16Cアドレス設定表．

　　・下の駆動ステージの駆動方向(CW,CCW)の定義（図）を参照するとわかりやすい．

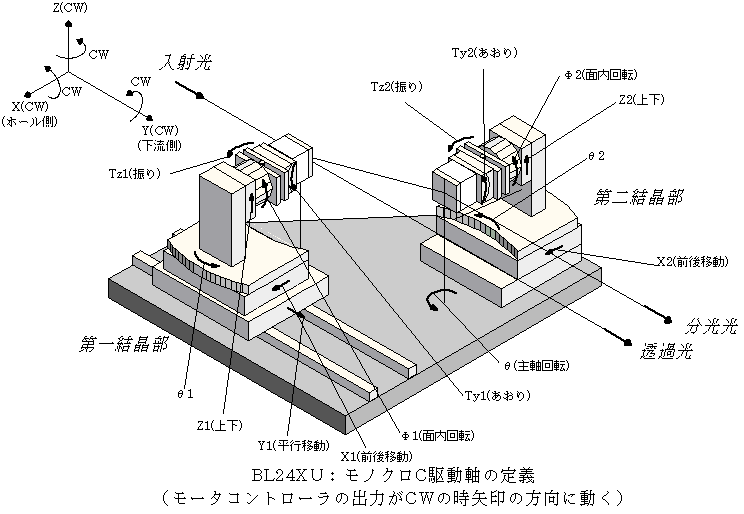

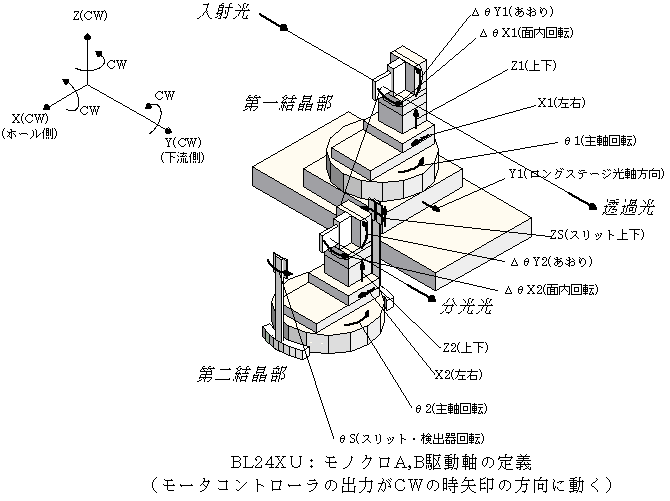

駆動ステージの駆動方向(CW,CCW)の定義（図）（分光器A,B ， 分光器C）
