挿入光源（８字アンジュレータのスペクトル等）

Last update: July 3, 1998

計算はSPring-8 田中氏によるのもです．

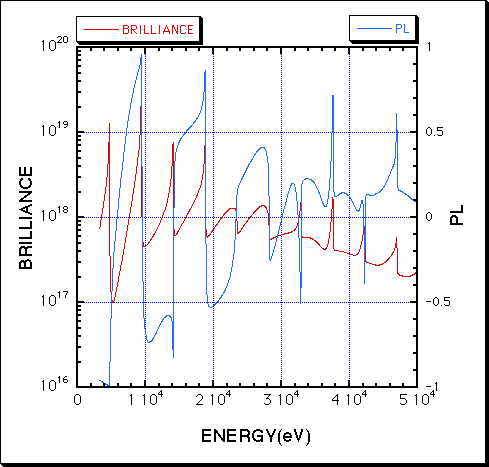

• 図１．１次光が9.4keVの時の輝度スペクトル（立ち上げ時の定格スペクトルにほぼ等しい）

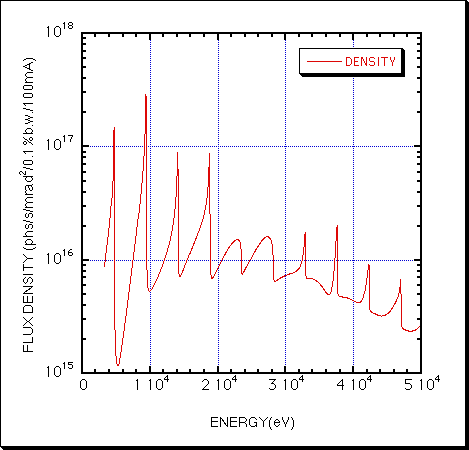

• 図２．１次光が9.4keVの時の光束角密度スペクトル（立ち上げ時の定格スペクトルにほぼ等しい）

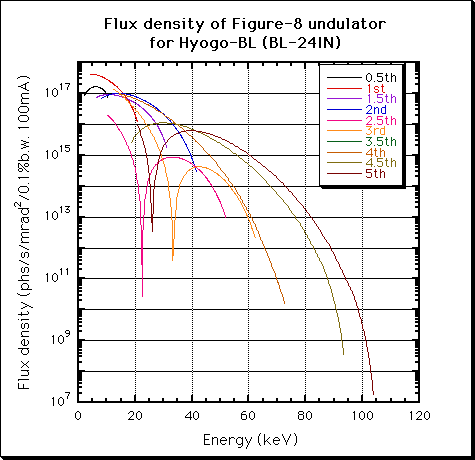

• 図３．各高調波の光束角密度のピーク値の軌跡

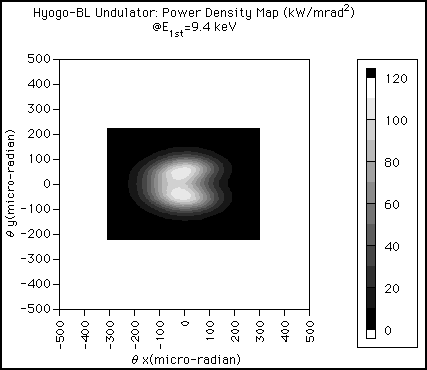

• 図４．１次光が9.4keVの時のパワー角密度分布

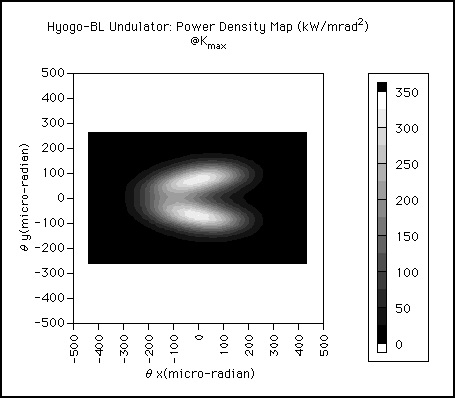

• 図５．最大パワー時（トータルパワーが22kW）のパワー角密度分布

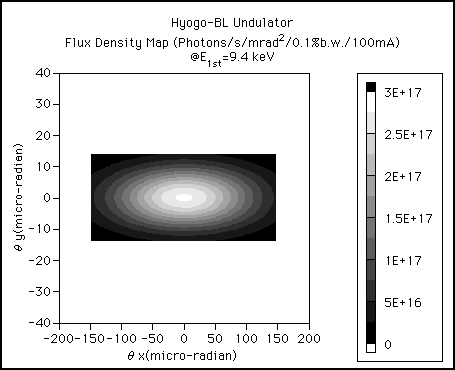

• 図６．１次光が9.4keVの時の１次光［実験ハッチＢ］のフラックス密度分布（縦軸と横軸の差に注意）．縦方向と横方向の角度拡がりが全幅でそれぞれ約15μradと150μradなので，光源から50ｍ（実験ハッチＡのほぼ後面位置）でビームサイズが約0.75mmと7.5mmである．図３のパワー密度と比べると角度拡がりが非常に小さい．

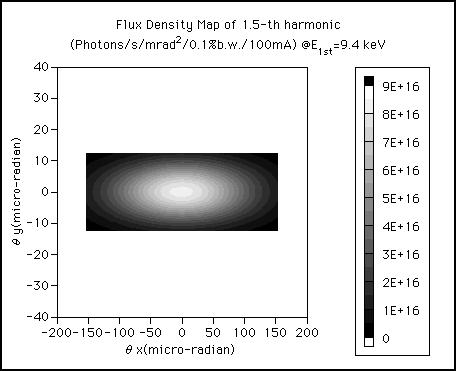

• 図７．１次光が9.4keVの時の1.5次光［実験ハッチＡ］のフラックス密度分布（縦軸と横軸の差に注意）．１次光とほぼ同じ分布．


• 表１．パワーの表


• 表２．ギャップ，磁場，Ｋ値，１次光のエネルギー，トータルパワーの表

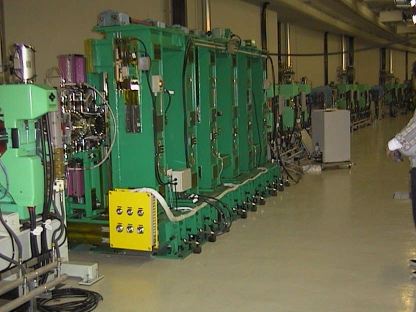

• 図8．BL24INに設置されたアンジュレータの写真

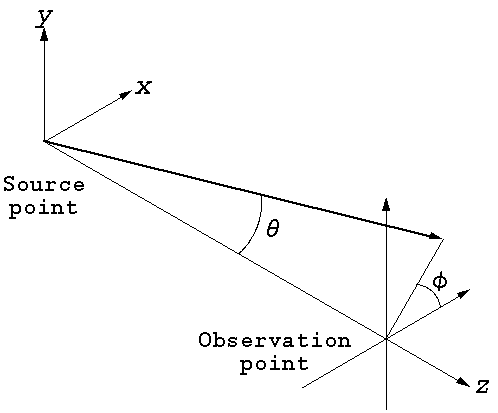

• 図9．光源の座標系の定義


• 図10．ギャップが20mmの時の軸外れスペクトル

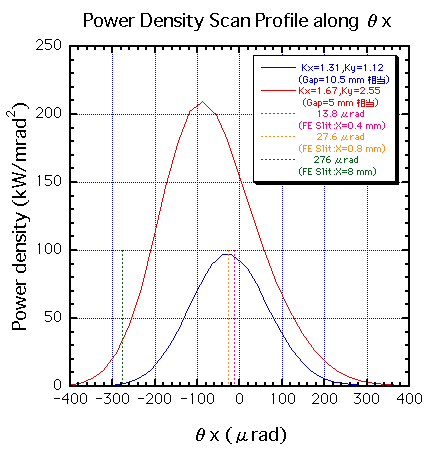

• 図11．パワースキャンプロファイル

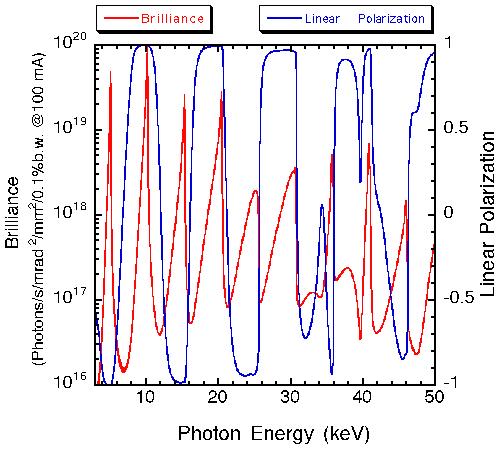

• 図12．低エミッタンス後（2002年11月20日以降）の定格ギャップでの輝度スペクトル

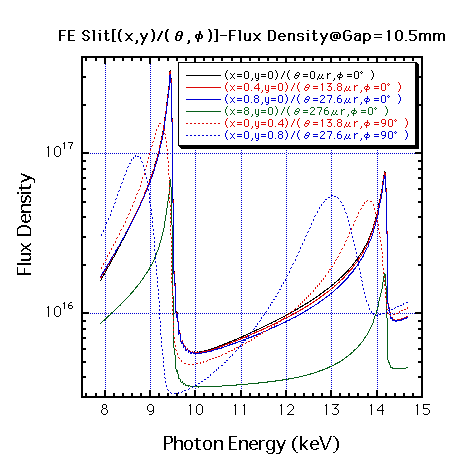

• ヘリウムチャンバーへ白色光を導入し，そこからのトムソン散乱を半導体検出器でエネルギー分析してアンジュレータ光のスペクトルを測定した．FE SLITの垂直・水平方向の位置を変えながらスペクトルを取り光軸を決定した．エネルギーの絶対値が低エネルギー側にシフトしていることを除けばほぼ計算通り（WinSpecを使ったシミュレーション）の結果が得られた．エネルギーの絶対値が低エネルギー側にシフトする現象は他のビームラインでも観測されておりBL24XU固有の結果ではない．

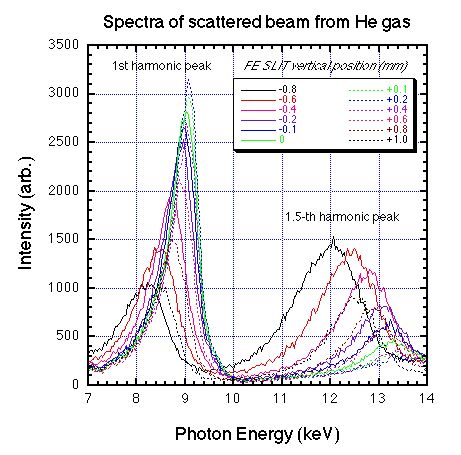

• 測定されたスペクトルの例
