走査型硬Ｘ線顕微鏡の研究開発

走査型顕微鏡の光学系（位相ゾーンプレートを用いたマイクロビーム生成光学系）

１．解像度評価

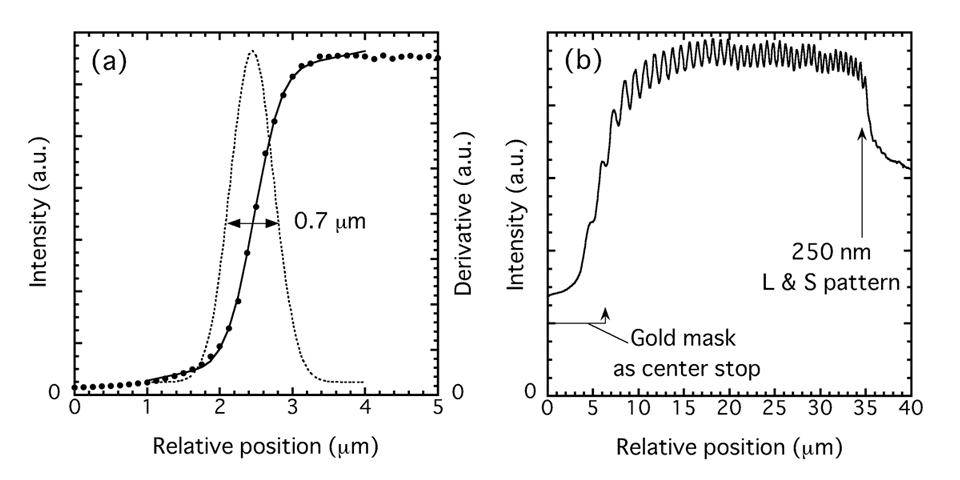

(a) 縦方向のビームサイズ評価と(b) 解像限界評価．

サブミクロンのビームサイズが得られ，250 nmのLine-&-Spaceまで解像できている。

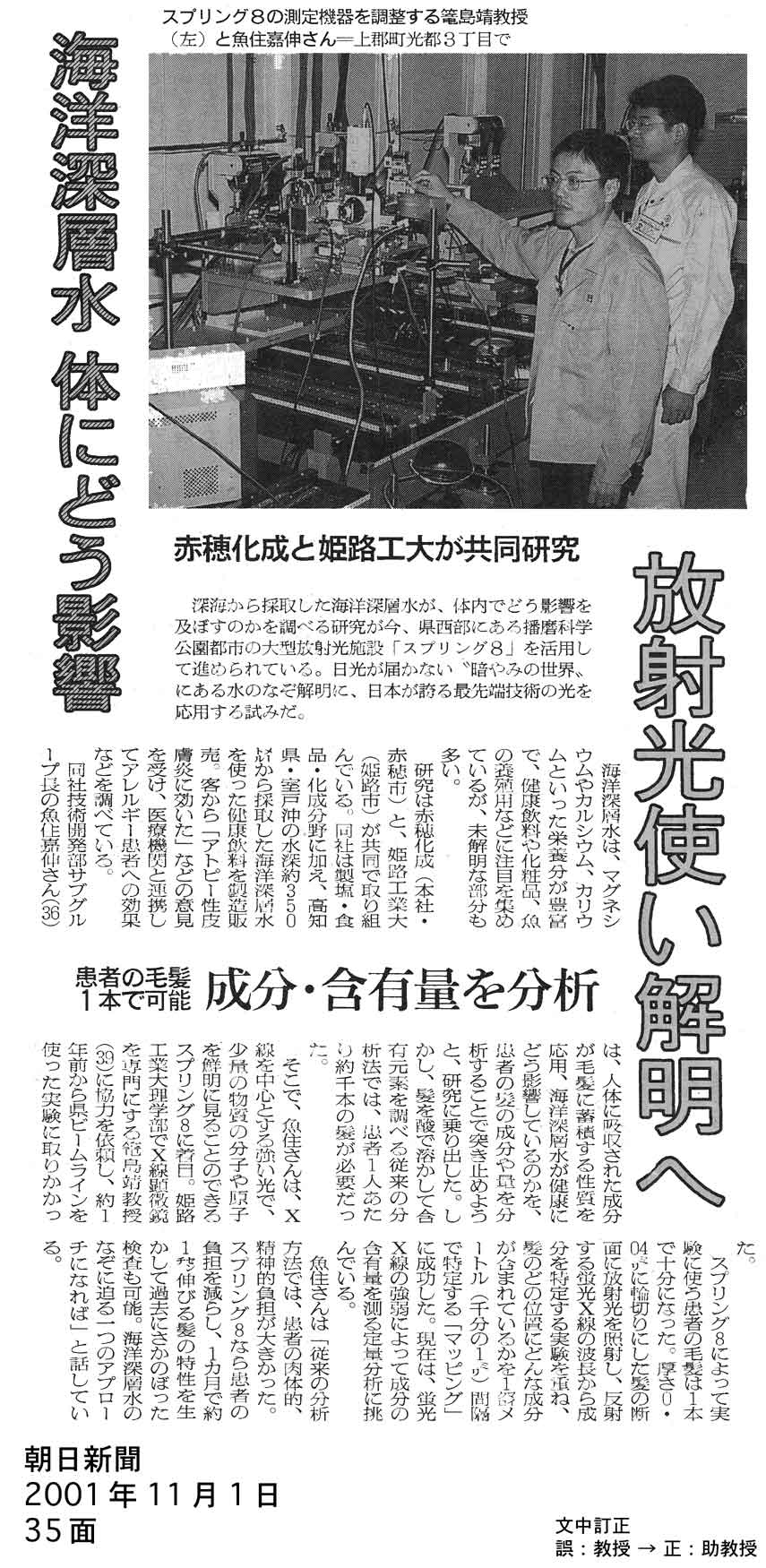

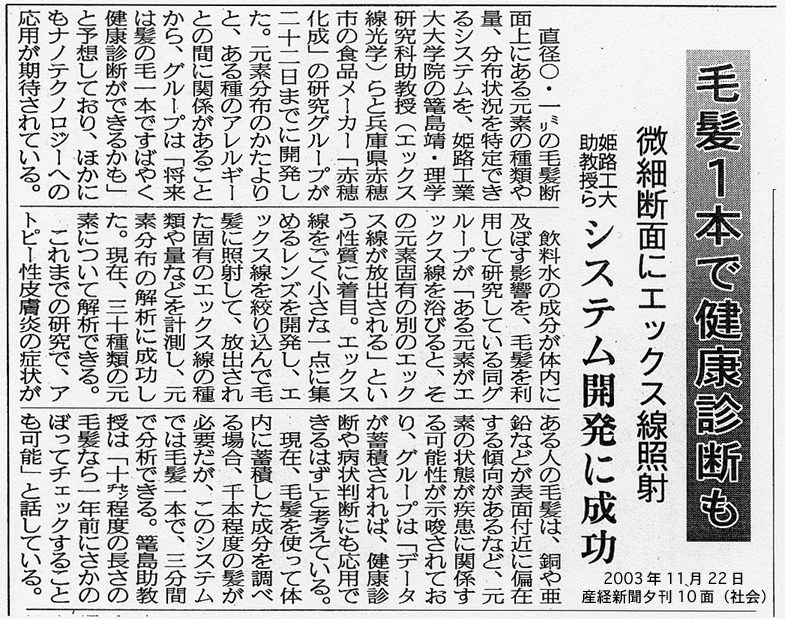

２．毛髪断面試料中の微量元素二次元マッピング［赤穂化成株式会社との共同研究］（朝日新聞 平成13年11月1日(記事［35面］，産経新聞 平成15年11月22日夕刊(記事［10面］))

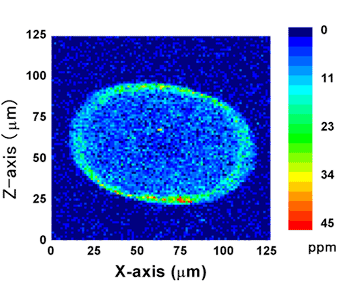

銅薄膜を参照試料とする検量線法により求めた，毛髪断面中の銅の定量二次元分布測定の結果．

赤穂化成株式会社との共同研究．

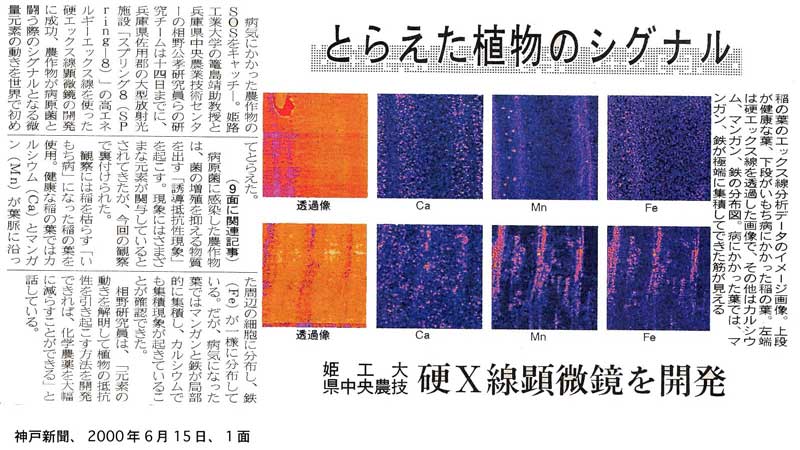

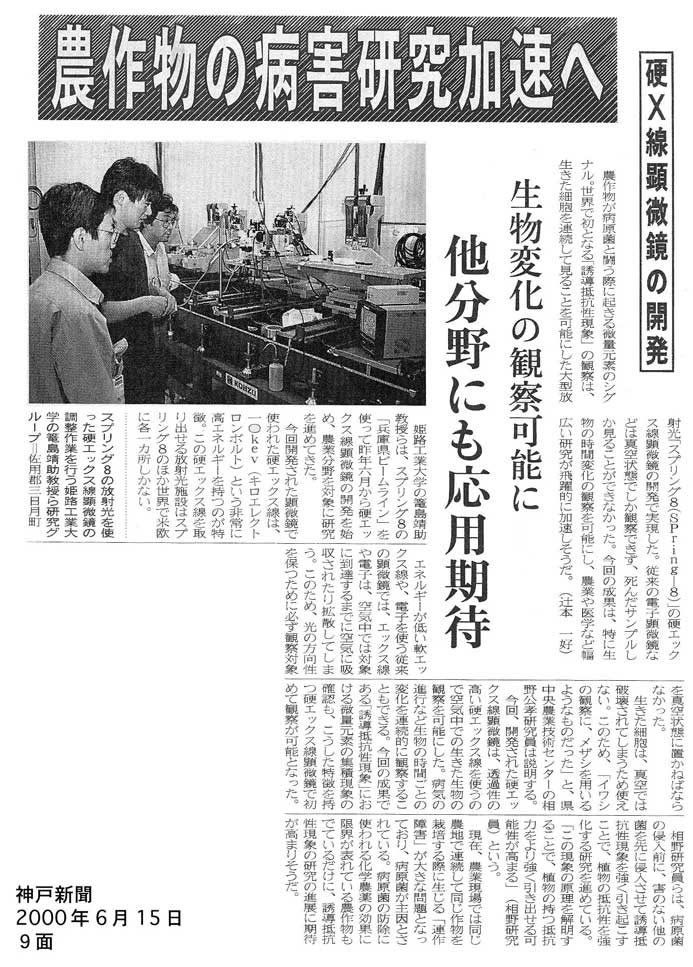

３．いもち病に感染した稲の葉の微量元素二次元マッピング［兵庫県立農林水産技術総合センターとの共同研究］（神戸新聞、平成12年6月15日(記事［１面］［９面］）

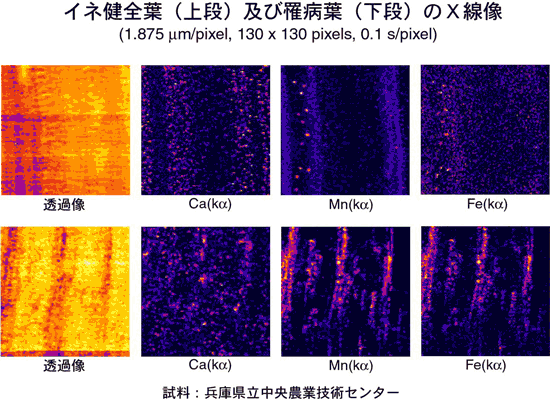

健全葉（上段）といもち病に感染した稲の葉（下段）の微量元素の定性二次元分布測定の結果．

病原菌に感染した農作物は、菌の増殖を抑える物質を出す「誘導抵抗性現象」を起こす。現象にはさまざまな元素が関与しているとされてきたが、今回の観察で裏付けられた。観察には稲を枯らす「いもち病」になった稲の葉を使用。健康な稲の葉ではカルシウム（Ca）とマンガン（Mn）が葉脈に沿った周辺の細胞に分布し、鉄（Fe）が一様に分布している。だが、病気になった葉ではマンガンと鉄が局部的に集積し、カルシウムでも集積現象が起きていることが確認できた。

兵庫県立農林水産技術総合センターとの共同研究．

---

Return to X-Ray Microscope page

---

Compiled by Y. Kagoshima
